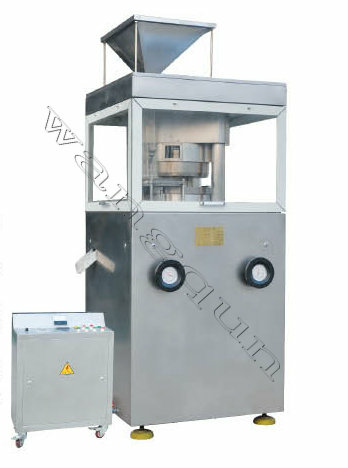

ZP50-9旋转压片机

产品名称:ZP50-9旋转压片机

产品型号:ZP50-9

产品规格:旋转式

产品介绍

ZP50-9旋转式压片机

用途说明

本机适用于食品、医药、化工、电子等其他工业将颗粒状原料压制成圆形片、块/球及环形片、异形片等形状。不适用于半固体,潮湿颗粒,低溶性、吸湿性原料和无颗粒及细粉末物料的压制。本机符合GMP标准要求。冲杆与冲钉为组合式,压制不同形腔的产品,只需更换冲钉即可。

工作原理和结构特征

1、本机传动:电动机(由变频器控制无级调速)→带轮传动→蜗杆传动→由主轴带动转台作顺时针旋转。

2、本机的压片工艺流程为连续进行加料、充填、压片和出片。

3、本机工作时,转台带动9付冲模作顺时针旋转,上下冲模沿曲线轨道做上下升降运动,并通过压轮来完成压力动作。

4、上下压轮装置采用滚动摩擦,有利于减少工作阻力,降低功率消耗。

5、压轮的安全卸荷装置在下压轮轴上,由弹簧平衡,其工作压力由弹簧套调整,超压时弹簧套自动跳动卸荷,电柜上的报警装置会发出报警信号,这样有利于压力稳定,减少冲击和震动,又起到保护冲杆的作用。

6、充填、片厚和转速等各部分控制调节均实行集中控制,易于操作。

7、本机采用封闭式浸油润滑的蜗杆、蜗轮传动,以减少功率损耗,延长其使用寿命。

8、本机的外围部件采用全封闭结构,使密封的压片室和驱动机构完全分开,又可防止粉尘飞扬且避免了油污的交叉污染。

9、本机的电气控制采用变频无级调速,操作方便、直观,操作面板简洁、明了。

10、装有除尘器,这种先进的装置可以自动清除粉尘。

技术参数

转台冲模数

9付sets

上下冲杆直径

Φ50mm

大工作压力

200KN

压片范围

Φ50*20mm

Φ50mm

40*18*20mm

大填充深度

48mm

转盘转速

0-12转/分r/min

电机功率

5.5kw

吸尘功率

2.2kw

大产量

6480片/时 pc/h

外形尺寸O(L*W*H)

790*780*2200mm

主机重量

1800kg
